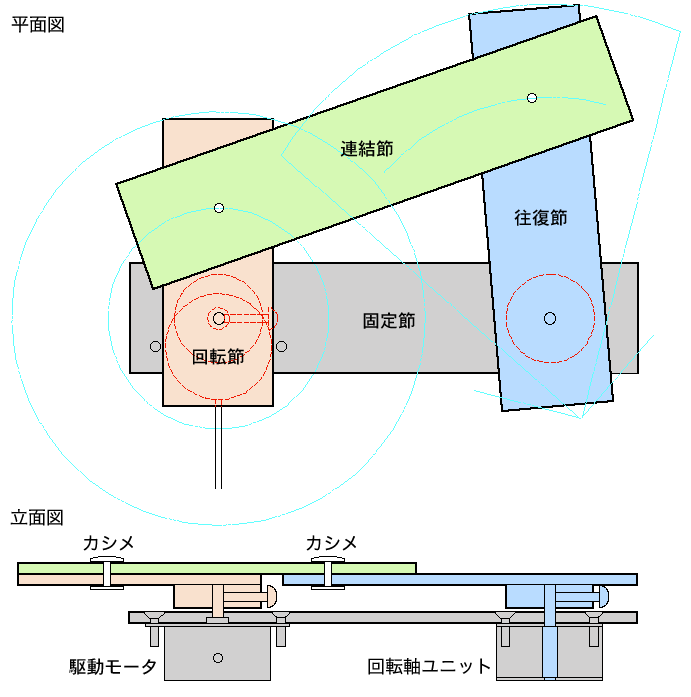

平行軸四節機構の学習模型
| 部品表 | ||
| (1) | 回転節 | 5厚スチレンボード 40x130 (心々50、3丸穴、２-4丸穴) |
| (2) | 連結節 | 5厚スチレンボード 40x230 (心々150、3丸穴、２-4丸穴) |
| (3) | 往復節 | 5厚スチレンボード 40x180 (心々100、2-3丸穴) |
| (4) | 固定節 | 5厚スチレンボード 40x230 (心々150、4-4丸穴) |

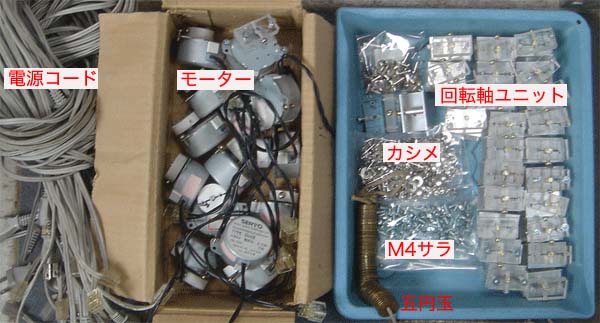

| (5) | ジョイント | カシメ (足長10mm 外径13 軸径3.5) |
| (6) | 軸ユニット | Alc25x25x30x2t、5丸穴、2-M4タップ Bsb 5丸x40、Alt 6丸x21、ロールピン 2-M4ナベx10 |
| (7) | ハブ | アクリル 15x40、5丸穴、3-M4タップ 1-M4ナベx20 2-M4サラx10 |
| (8) | モータ | 100v 2.5w 10r.p.m AMP雄4p付、2-M4タップ 2-M4ナベx10 |
| (9) | 電源コード | 平行線0.5x2m AMP雌4p付 |
展示壁 600w, 1800h, 300d AlL 2-30x30x60
固定金具 Alc 25x25x30x2t 2-M4ナベx10
