簡易ストゥール

構造と形態
1990.12.12

限定された素材を使用して、強度のある美しい板組構造を創作する。

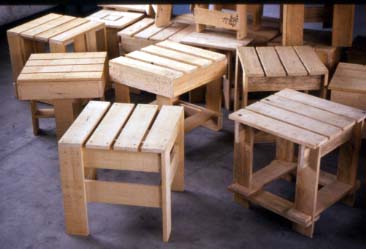

市販規格品の貫板を使用して、強度のある美しい板組構造：40cm立方体のストゥールを創作する。　　

・ストゥールの機能・垂直静荷重・衝撃荷重・捩荷重。
・杉板繊維組織の材料強度特性。乾燥時の反り方。板目と柾目。
・詳細設計、接合部分の強度
・基本設計、構造全体の強度

a.材料制限
品名　：杉の貫板　特１等　　購入：１束10枚入@3.500- x 10束 規格　：厚1.3cmh　巾9cm   長365cm
数量　：１人３枚　合計10.5m

b.加工制限
切断　：昇降盤（木工機械の安全な操作方法）
接着材：木工用ボンド（酢酸ビニール樹脂エマルジョン）
仮留釘：４ｃｍ
購入　：@150- x 1kg  (約　　本)
数量　：１人  本位

１）試作実験　厚紙で精密模型S=1/5 を製作する。強度を調べる。

用具：厚紙 (厚２mm  巾18mm) ・接着材・カッターナイフ

２）実物製作

・製作用ラフ組立図と、部品一覧表をスケッチする。
・材料を調達し、木取と加工法を計画する。
・材料を昇降盤で機械切断加工し、部品を製作する。機械操作の訓練。
・釘の下穴をボール盤であける。
・部品を接着材と釘で組立てる。

３）写真撮影　作者が作品に、座った（または乗った）状態の写真。

４）強度試験　ストゥールの上に作者が乗って、１０ｃｍ以上飛び上がる。

５）JIS 製図

・下画：方眼紙、斜眼紙に鉛筆画する。MAC 実習
・仕上：ﾄﾚｰｼﾝｸﾞﾍﾟｰﾊﾟｰA3に鉛筆画を複写する。

用具：方眼紙A3・斜眼紙A3・鉛筆(1mm・0.5mm)・定規

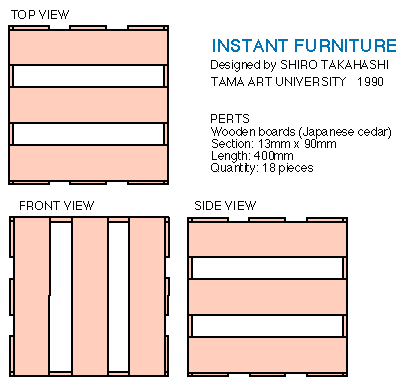

a.組立三面図（scale=1:5 部品番号・寸法線）
b.部品表・部品番号・規格  　  　　・長さ・数量・用途
（例）・　・　　・杉貫板 13 X 90・ 400・10枚・座板・脚

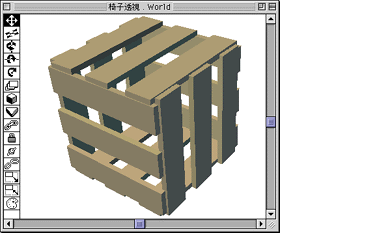

c.ｱｲｿﾒﾄﾘｯｸ図
d.表欄　・品名: 　　・制作: 　　・所属: 　　　・ﾃﾞｻﾞｲﾅｰ:
