型紙開発マニュアル

１）原型模型　S=1/10　スチロール球　紙　テープ　発泡ウレタン　

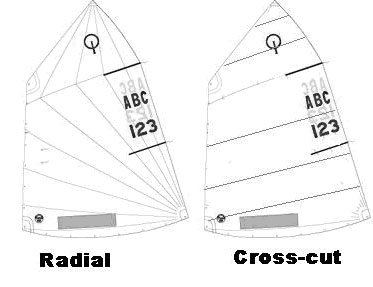

　　表面分割

２）OHP型紙塩ビ　　　　S=1/10　記号表記（裏）　手書：油性ペン0.5黒
　　OHP型紙アセテート　S=1/10　記号表記（裏）　レーザープリント

　　合番　abcd　ABCD　イロハニ　1234
　　記号　裏側記号×　葉繋記号・　補助記号◯◎△□　
　　寄縫記号　襠記号　　歩留割付　布目合わせ
　　色表示　左右二枚物　一枚物　

３）投影転記　1200wナイロンタフタ　記号転記（裏）　白鉛筆　黒鉛筆

４）延反・裁断　Vカット　記号転記（裏）

５）紙模型（縫製用）175g/m　S=1/10　記号表記（表）　セロテープ

６）部分縫製
　　組立縫製

７）調整修正　型紙更新
　　

シングルステッチ ／ダブルステッチ
  屋内 屋外
寸法 ２M ４M 吊型 ２M

４M

 吊型
最大風速 ー ー ー max:10m/sec max:10m/sec max:10m/sec
内部最小空気圧力 min:10mmAqu min:5mmAqu min:5mmAqu min:10mmAqu min:10mmAqu min:5mmAqu
内部最大空気圧 max:20mmAqu max:10mmAqu min:20mmAqu max:10mmAqu min:10mmAqu min:5mmAqu
内部圧力変動巾
膜体最小断面積 0.1mφ 0.5mφ ー 0.2mφ 0.５mφ ー
膜体最大断面積 1.5mφ ５mφ ５mφ 2mφ ５mφ ５mφ
膜素材 ナイロンタフタ ナイロンタフタ ナイロンタフタ ナイロンタフタ ナイロンタッサ ナイロンタフタ
操作紐（張力） 3φ(--kg) 3φ(--kg) ー 5φ(--kg) 5φ(--kg) ー
縫製加工 シングルステッチ シングルステッチ ナイロンタフタ ダブルステッチ ダブルステッチ シングルステッチ
補強テープ ー 要 ー 要 要 ー
台座直径(反力） 600mmφ 1200mmφ ー 1200mmφ 1.8mφ ー
送風機 25w 75w 25w 100w 400w 100w
駆動機（牽引力） (--kg) (--kg) ー (--kg) (--kg) ー

但し、膜体性能（応力の分散設計）により変動する。
