メディア藝術演習「時間と空間」

キネチックアート2007

多摩美術大学

情報芸術コース

高橋士郎

■0911

講議：問題の設定　機構の美術館

作業：学習模型の組立

産業革命以降、機械はおもに力仕事をするための平面機構として発達した。
しかしながら、ヘロンが作った魔法のための流体機構やロープ機構、ダビンチのさまざまな機素による空間思考や動態思考には、自由な機械の発想がある。
既存の機械にとらわれない、自由な発想により、動く造形をデザインする。
二次元の造形領域から、三次元空間を思考する造形領域へ、さらに時間軸を加えた動的な造形や、場の変換へと表現媒体を拡大する。
現代においては、マイクロコンピュータによる多次元の制御や、仮想空間へつながりも容易となっている。

Sculpturesite.com
kinetic-art.org
kineticus.com
高橋士郎「立体機構シリーズ」
キネチックアートの歴史（メディア芸術史）
多摩美術大学研究紀要第号「キネチックアートの制作」

課題：折り畳みの家具・コンテナボックス
課題：スポットライト
課題：ユニバーサルジョイントの応用玩具
課題：LEGO
キネチックアート・ポップアップ彫刻・動く絵画

Part-1 機構を学習する

１）機構の分類と原理

２）機素の性能

●自由度・対遇・接触
a.面接触（滑り・回り・捻子・球）　
b.転がり接触（線接触・点接触（ボール・潤滑材）　
d.可塑接触（ゴム・皮）
e.無接触（空気　磁気）

●確動：
耐久性　加工精度　がた　アロワンス　バックランシュ　磨耗wear　ロック　摩擦friction　robust

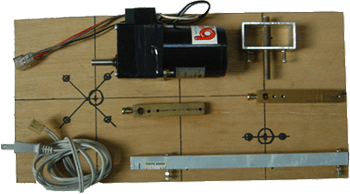

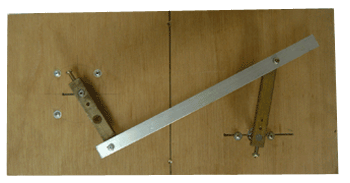

３）学習模型の組立（四節リンク平行軸機構）

■組立図　JIS実測製図　CAD基礎

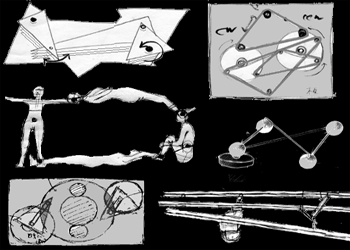

４）機構の展開　四節リンク機構をテーマにして、多次元的なアイデア展開をおこなう。

●平面幾何および空間幾何による展開：
●材料特性および加工技術による展開：
●消去法、付加法おび変形法による展開：

■0918

講議：　大学内外のサイバー環境の理解　html概要
　　　　情報の「送り手・媒体・受け手」

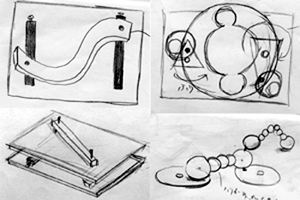

提出：　アイデアデベロップメント／サムネール17点
　　　　提出サイトの設定　学習模型の動画をアップ

５）基礎造形「形態および動態の展開」

●幾何寸法の展開
●平面の位相
●素材の変換
●消去法による形態の展開　
●付加法による形態の展開
●歪曲による形態の展開
●軸方向への形態延長　twis

t針金による基礎造形
16番針金(Φ1.6mm 62m/kg 530-)+ペンチ
厚紙による基礎造形
白色厚紙t=2 + 押切
塊材による基礎造形
発泡スチロール + ヒートカッタ
諸材料による基礎造形
光学素材、製品部品、規格部品

線／板／塊の基礎造形　 素材と加工

■0925

講議：　個人チェック　
　　　　　 37名x5分=3時間

作業：　アイデアの決定　素材選択　部品加工

提出：　アイデアスケッチ

●場の変換　重力の美術館
　swing　懸垂振子
　rock　　円弧台
　spring　発条共振

■1002

講議：　試作機構の実験観察

作業：　動作実験

提出：　プロトタイプ制作計画図

●軸受部品の機械加工　工具と治具
切削工具 （タッピング盤 M4タップ　下穴3.3φドリル）
ボール盤　帯鋸盤　グラインダ　パネルソ

注意事項：１学年は危険機械の使用を制限する。
　　（危険高速機械：木工昇降盤　金属高速カッタ）

■1009

講議：　収束軸機構の展開

　　　　リッキーの作品展開

平面機構から収束軸機構・捻軸機構へ
動態美・構造美・素材美・加工美
●水平軸●垂直軸●斜軸●複合軸

構造の美術館
生成の美術館
空間の造形

作業：　未提出者個別指導

提出：　---

■1016　

講議：　（メディア起業論のため自習）

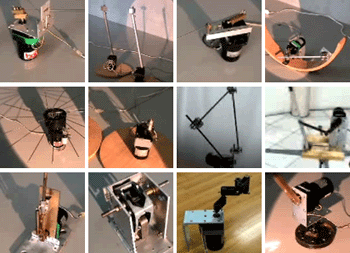

作業：　プロトタイプの撮影記録　(BGM付）

提出：　プロトタイプの動画をアップ
　　　　　研究室に置いてある実験機構試作品を借りて、
　　　　　各自撮影して、各自HPにアップする。

６）プレゼンテーション表現
　　BGMの選曲 Percussion
　　タイトルおよび説明文「機構の学習」

DVD「エレクリックサーカス」の編集

光と色の効果

●直接光源による撮影
　影の投影　反射光　虚像　RGB光源
●間接光源による撮影
　素材の効果　透過光　干渉波　質感　陰影

■1023

講議：　Uジョイントのリデザイン

（撮影：高橋愛）

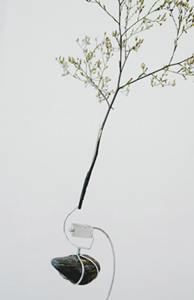

「小石と秋草」 （重力と空気） 水平収束軸のデザイン 素材：１４番線2m 　　　 クロス部品 道具：ペンチ 治具：丸棒 台座：木板120角15厚 　　　 2mm径ドリル

Part-2 　作品を制作する

重力の美術館

各自のイメージ展開や原理模型プレゼンに向けた
プロセス上での指導　田中ノート

自在ジョイントのデザイン

自由度　（方向範囲・角度範囲）
耐久時間（接触対偶・磨耗）
審美性　（単純・素材・機能）

安全性（製造者責任法　product liability）
平成6年7月1日法律第85号
落下や転倒時に、製造物の欠陥により他人の生命、身体又は財産を侵害したときは、これによって生じた損害を賠償する責めに任ずる。

Balancer

■1030

講議：　個別チェック

作業：　1/5縮尺模型によるデザイン展開

■（芸祭）

芸祭以降の火曜日は、田中先生の課題をフォローしますので、私の課題はありません。

HPの充実

提出サイトにok記入のない者はHPを完成してください。

HPは、各自のキャリアとして、後で必要になりますから、こまめに作品製作のデータ素材を更新するようにしてください。

ホームページの設計は田所先生の授業でやるでしょうが。
トップページのアイデアスケッチをメールしてくれれば、htmlにして添付返信します。takahashi@tamabi.ac.jp

Q&A「フレーム」について

Q&A「ジャバスクリプト」について

■1120　作品製作

２）原理模型を製作し、動作軌跡・確動精度・重量バランス・強度の実験を行う。

高橋士郎の模型講評

■「重力」見えないもののリアリティ

■造形要素の取捨選択整理
１）ゲシュタルト（点・線・面・塊）
２）機構動作（自由度・二重振子状態・確動性）
３）物語性（抽象表現・具象表現）

■展示物の安全性（落下・転倒時の製造者責任）

３）ジョイント部品製作のための治具と工具を設計する。剛性・素材規格・対偶。構造基本設計

■0108　作品の公開　webにアップする。

提出物：html

Part-3 動く造形をwebに表現する

動作の軌跡・構造・テクニカルイラストレーションなど、機構デザインの表現技法とプレゼンテーションの方法を研究する。

●主観的表現：
形態の美的表現・構造と表面・動作軌跡の表現・表題

●客観的表現：
着色組立図と部品番号・部品表・性能表・仕様表

●制作プロセスの表現：
機素の原理説明・用語・試作の記録・原理模型
